Umspritzter Kontakt

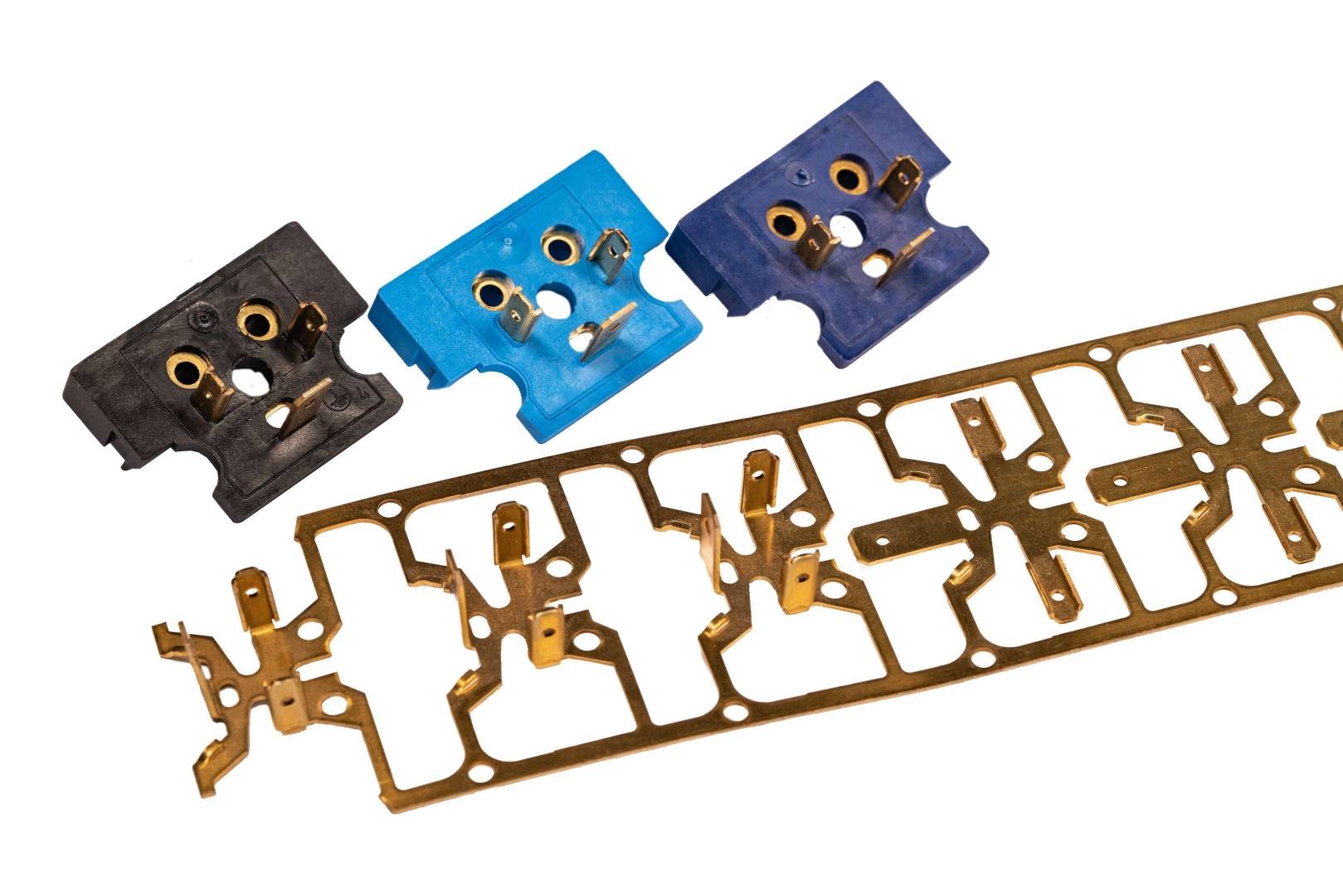

STANZEN & UMSPRITZEN VON LEITERRAHMEN

Mittlere bis größere Stückzahlen umspritzter elektrischer Kontakte zu einem günstigen Preis in hochpräziser Qualität. Diese übergreifende Anforderung kann KeyTec mit seiner hauseigenen Kompetenz des Präzisionsstanzens von Spulenmaterial zu Leiterrahmen, der teilweisen Beschichtung von Spulen (Zinn, Silber etc.) und der Implementierung eines Prozesses, bei dem Teile von der Spule mit mehreren Kavitäten umspritzt werden, erfüllen.

Nicht nur kleine Kupferstrukturen können gestanzt und umspritzt werden, auch größere Steckerkomponenten und sogar ein Spulenkörper für eine Spule lassen sich auf kleine Kontakte spritzen.

Für die Umsetzung dieser spezifischen Teile beschränkt sich KeyTec nicht nur auf das Stanzen und Biegen in den Pressen, auch das Biegen als Vorstufe oder sogar in der Form sind bekannte und von uns eingesetzte Techniken.

Stanzen und Formen aus einer Hand

Elektrische Anlagen, sei es in der Industrie oder im Automobilbereich, benötigen die Verteilung der elektrischen Leistung. Als Träger hierfür werden in erster Linie Teile auf Kupfer- oder Kupferlegierungsbasis, Sammelschienen, die die verschiedenen Stromquellen und Verbraucher verbinden, eingesetzt.

Wie in den Lösungen zur Energieverteilung (Link) erläutert, hat KeyTec eine spezifische Verarbeitung für diese Art von mehrstufigen Teilen. Neben dem Stanzen und der Bolzenmontage trägt KeyTec auch seine Spritzgussfähigkeiten bei, um kundenspezifische Stromverteilungsteile herzustellen.

Mit diesem Konzept für diese spezifischen Produkte aus einer Hand hat der Kunde nur einen Ansprechpartner für das gesamte montierte Teil, Kupfermaterial, Stanzen, (Vor- oder Nach-)Galvanisieren, Schraubenmontage und Umspritzen dieser Baugruppe zu einer isolierten Stromverteilungsbaugruppe.

Hürden wie die Gratrichtung zur Aufspannlage im Spritzgießwerkzeug, die Materialverschiebung bei der Schraubenmontage und die Toleranzen sind technische Herausforderungen, die vom multidisziplinären Engineering-Team von KeyTec gelöst werden.

Durch die Spezialisierung auf spezielle technische Kunststoffe (z. B. mit Glasfaserverstärkung bis zu 35 % oder mit flammhemmenden Zusätzen) wird erreicht, dass ein Teil den Anforderungen im Einsatz standhält.
